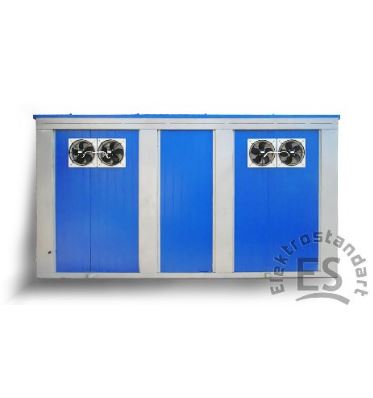

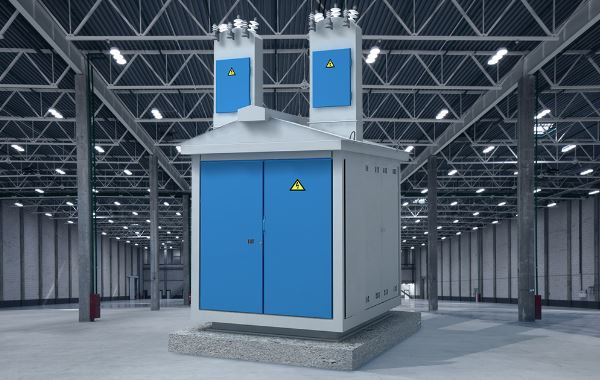

Комплектная трансформаторная подстанция на сегодняшний день считается основным элементом в сети энергосбережения. Она служит промежуточным звеном при передаче тока на бытовые сети из высоковольтной линии.

Основными функциями КТП являются:

• прием высоковольтного напряжения из трехфазной линии переменного тока частотой 50-60 Гц и номинальным напряжением 6 000-10 000 В;
• преобразование электроэнергии в общепотребительские значения 380-220 В;
• распределение преобразованного напряжения по потребителям;
• учет электроэнергии;
• защита системы от аварийных ситуаций – перегрузок и токов короткого замыкания.

Широкое применение КТП в южных и северных широтах РФ обусловлено ее климатическим исполнением У (умеренный климат) и УХ (умеренно-холодный климат) по ГОСТ 15150. Чаще всего трансформаторные подстанции применяются для энергоснабжения объектов промышленности, сельского хозяйства и непромышленных объектов.

Защитные устройства в КТП

С целью обеспечения безопасности эксплуатации и обслуживания трансформаторная подстанция оснащается несколькими устройствами защиты, действие которых ограничивается функциональными возможностями.

Защита от несанкционированного проникновения к высоковольтным узлам системы реализуется посредством блокировок двери замками. Для ограничения возникновения негативных последствий при коротких замыканиях по выходящим магистралям предусмотрены специальные разъединители и выключатели, оснащенные размыкателями:

• механическими;
• тепловыми;
• электромагнитными.

Для минимизации потерь по причине возникновения аварийной ситуации на подстанции ячейки устройства ограждены относительно друг друга. Такая конструкция позволяет локализировать возгорание.

Комплектация КТП

Внутреннее наполнение подстанции представляет собой унифицированные блоки, комплектация которых зависит от возлагаемых на устройство задач и пожеланий заказчика.

КТП условно можно разделить на четыре ячейки:

• распределительное устройство на стороне высокого напряжения (в состав которого входит щитовое оборудование с рубильниками и предохранителями, устройства учета, сигнализации, уличного освещения и пр.);
• силовой трансформатор (один или несколько, масляный или сухой, мощностью 25-2 500 кВА);
• распределительное устройство на стороне низкого напряжения (могут комплектоваться камерами КСО, разъединителями и пр.);
• шинный мост (имеет систему проводников для ввода и вывода электроэнергии).

Для надежной и безопасной работы всех потребителей подбор комплектующих изделий, электрической схемы их соединения, а также установка трансформаторной подстанции должны осуществляться специалистом.

Преимущества КТП производства «ЭлектроСтандарт»

В ассортименте нашей компании вы найдете:

Приобщение современных технологий в разработку и выпуск электротехнических агрегатов гарантирует:

• безопасность эксплуатации;
• бесперебойность работы на протяжении длительного времени;
• легкость обслуживания;
• простоту проведения монтажных работ;
• доступность комплектующих элементов.
