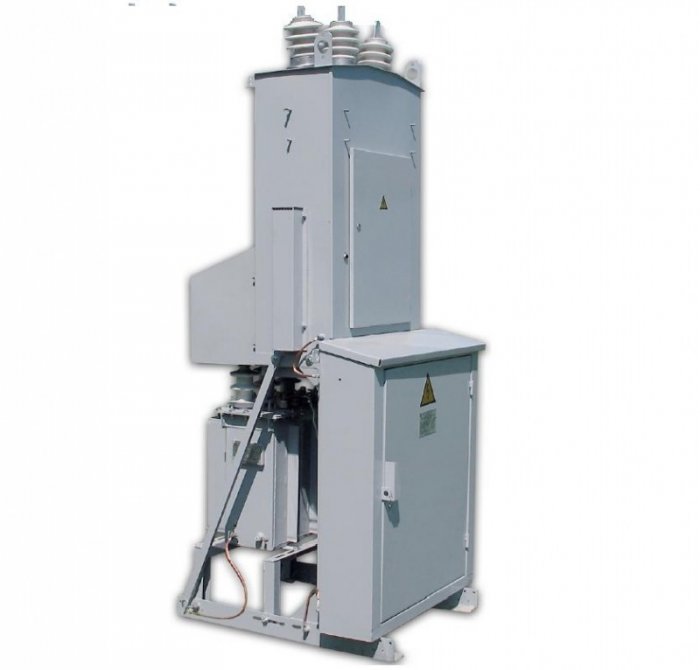

Мачтовые трансформаторные подстанции (КТПМ)

Рост нагрузок потребителей в электрических сетях в настоящее время обусловлен появлением современных жилых комплексов, укомплектованных системой электрического обогрева, мощными электроплитами и прочим оборудованием. По этой причине возникает необходимость разукрупнения трехфазных сетей 380 В. Достичь этого можно посредством установки бюджетных, но в то же время практичных трансформаторных подстанций столбового типа мощностью 25-250 кВА.

Мачтовая КТП представляет собой сложный электротехнический агрегат, функциями которого являются:

• прием электроэнергии из высоковольтной трехфазной линии, номинальными показателями напряжения 6 (10) кВ и частотой тока 50-60 Гц;
• трансформация полученной энергии путем снижения ее до показателей напряжения 0,4 кВ;
• распределение пониженного напряжения по конечным потребителям посредством кабельных сетей.

Мачтовая трансформаторная подстанция предусматривает монтаж в непосредственной близости от энергопотребителей – жилых домов, хозяйственных построек. Такая возможность позволяет снизить протяженность низковольтных линий и минимизировать потери и стоимость электроэнергии.

Преимущества столбовых КТП

Широкая популярность КТП мачтового типа обусловлена ее неоспоримыми преимуществами:

• размещение на недоступном от земли расстоянии предотвращает попытки хищения электрооборудования, слив трансформаторного масла;
• открытая конструкция обладает хорошей вентиляцией, что резко снижает подверженность коррозии частей трансформатора и высоковольтных предохранителей;
• компактные габариты низковольтного распределительного шкафа упрощают обеспечение его герметичности и защиты от пыли и влаги, продлевая срок службы установленного в нем оборудования и аппаратуры;
• обособленное расположение оборудования модулей высокого и низкого напряжения позволяет обезопасить обслуживающий персонал даже при работе в условиях неблагоприятной погоды.

Столбовая КТП имеет простую конструкцию и является самой дешевой в своем сегменте.

Разновидности монтажных конструкций

Монтаж столбовых подстанций производится на анкерные или концевые опоры из дерева или железобетона.

Доступно три варианта конструкций:

• А-образная – используется для маломощных установок до 10 кВА;
• П-образная – применяется для подстанций мощностью до 100 кВА;
• АП-образная – предназначена для производительных устройств до 250 кВА включительно.

Выбор конфигурации конструкции влияет на расположение высоковольтных и низковольтных ячеек и способ обслуживания. Упрощенная А-образная конструкция, в отличие от остальных систем монтажа, не оснащена специальной платформой для обслуживания, все работы на ней производятся на подъемниках.

Продукция и услуги

Компания «ЭлектроСтандарт» выпускает электротехническую аппаратуру следующего номенклатурного ряда:

• щитовое оборудование;
• комплектные распределительные подстанции различных видов и мощностей;
• комплектные распределительные устройства;
• реклоузеры;
• блочные трансформаторные подстанции;
• ячейки сборных камер одностороннего обслуживания.

Мы предоставляем весь комплекс услуг, включая проектирование, просчет стоимости и эффективности устройств, доставку в Ярославль и по всей территории России, монтаж КТПМ и прочего оборудования, замену кабеля, гарантийное обслуживание.

Наш завод предлагает заказать мачтовую трансформаторную подстанцию в полной заводской готовности по доступным ценам уже сейчас. Для этого свяжитесь с нашими менеджерами или заполните форму заявки.
