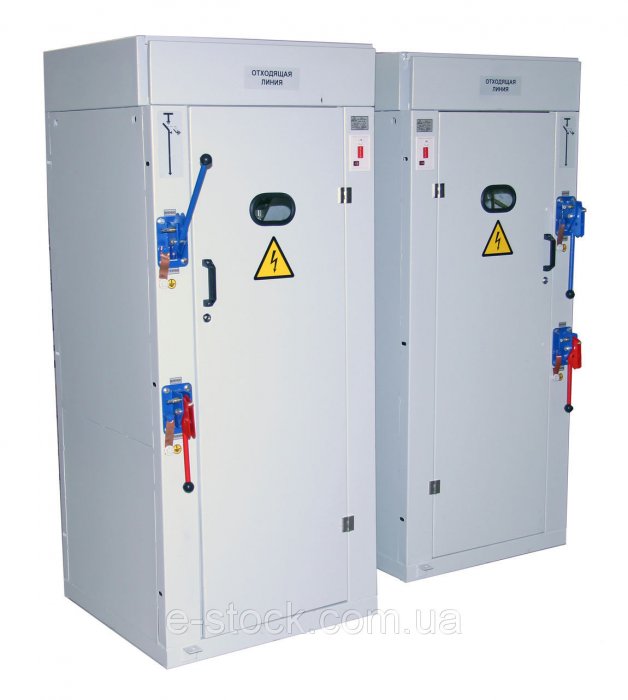

Ячейки КСО

Камеры сборные одностороннего обслуживания – это популярные электротехнические устройства, которые предназначены для приема и дальнейшего распределения электрической энергии. Модели способны работать только с переменным током средней частотой 50-60 Гц и тремя фазами. Среднее номинальное напряжение составляет 6-10 кВ в сетях с изолированной или заземленной нейтралью.

Сфера применения КСО

Их приобретают для оснащения разных объектов в качестве распредпунктов:

• для промышленных подстанций;
• для питания установок нефтегазовой отрасли;
• для электрических сельских сетей;
• для электропитания объектов ЖКХ;
• для электрификации метро, ж/д и водного транспорта;
• для других объектов народного хозяйства.

Ячейка КСО имеет широкую сферу применения, поэтому к их качеству и безопасности предъявляются повышенные требования. Устанавливается в закрытых помещениях трансформаторных подстанций и других местах, недоступных для некомпетентного персонала.

Особенности конструкции

Камера КСО является составной частью распредустройств, в которых ячейки могут располагаться в один или два ряда. Поставляются агрегаты в полной заводской готовности и представляют собой сварные металлические конструкции из гнутых оцинкованных стальных профилей. Стойкое полимерное порошковое покрытие всех деталей корпуса обеспечивает необходимую прочность, коррозионную стойкость, продлевает срок службы изделия и предотвращает аварию при возникновении дугового замыкания.

Ячейка условно делится на функциональные отсеки:

• Отдел кабельных присоединений.
• Отдел ввода-вывода.
• Отдел низковольтной аппаратуры.
• Закрытый отдел сборных шин.

Разделение происходит при помощи перегородок из изоляционного материала или металла. Это дает возможность локализировать возможную аварию при образовании токов короткого замыкания в любой зоне камеры.

В каждом конкретном отсеке в зависимости от схемы первичных цепей могут быть вмонтированы следующие аппараты и приборы:

• учета, измерения и сигнализации;
• разрядники;
• шинные, релейные разъединители;
• автоматические выключатели;
• маломасляные или вакуумные выключатели;
• токовые трансформаторы;
• защитное реле;
• трансформаторы напряжения.

Шкафы производят различных серий, которые отличаются габаритами, конструктивными особенностями, типом встраиваемой аппаратуры и ее техническими характеристиками, а также ошиновками и проводками дополнительных цепей в пределах каждой ячейки.

Внутри камер имеется устройство для монтажа лампы накаливания напряжением 36 В для внутреннего освещения. Особенности светильника позволяют безопасно заменить перегоревший элемент без предварительного снятия напряжения.

Для доступа к внутреннему пространству предусмотрены двери, а для визуального осмотра высоковольтных аппаратов – смотровые окошки.

Отличительные особенности

Наша компания «ЭлектроСтандарт» занимается проектировкой, производством и поставкой камер. Мы изготавливаем качественные агрегаты, в точности отвечающие требованиям клиентов и общепринятым стандартам и нормам. В нашем ассортименте представлена вся линейка камер и большой выбор элементной базы вспомогательных цепей, поэтому поставляться они могут с индивидуальными особенностями конструкции, выполненными по требованию клиента на базе основных типов. Заказать и купить нужную серию можно с доставкой в Ярославль. Цена на камеру КСО довольна выгодная, если учесть качество всех комплектующих и ее высокое исполнение.
